1、需求分析

水电站电力二次系统主要包括监控、保护、自动化、通信等功能,负责对水电站的发电、输电、配电等环节进行监控和管理。

1、监控功能:实时监测水电站的运行状态,包括发电机组、变压器、开关设备等。数据采集与记录,包括电流、电压、功率、频率等参数。

2、保护功能:设定保护逻辑,确保设备在异常情况下能够自动断电。过载、短路、接地故障等保护功能的实现。

3、自动化功能:实现自动启停机、负荷调节、事故处理等自动化操作。远程控制与操作,支持操作员通过远程终端进行控制。

4、通信功能:支持多种通信协议(如Modbus、DNP3等),确保与上位机、监控系统的有效通信。实现与其他电力系统、调度中心的互联互通。

2、解决方案

水电站电力二次系统的解决方案采用分层和模块化设计，实施SCADA系统进行实时监控与数据分析,部署智能保护装置和自动化控制系统确保设备安全和高效运行。系统应支持多种通信协议并具备冗余网络设计,以提升通信可靠性。同时,需加强网络和物理安全措施,设计友好的用户界面,提供操作员培训和技术支持。定期维护和系统升级将确保系统的稳定性和可持续发展。通过这些措施,可有效提升水电站的整体性能与可靠性。

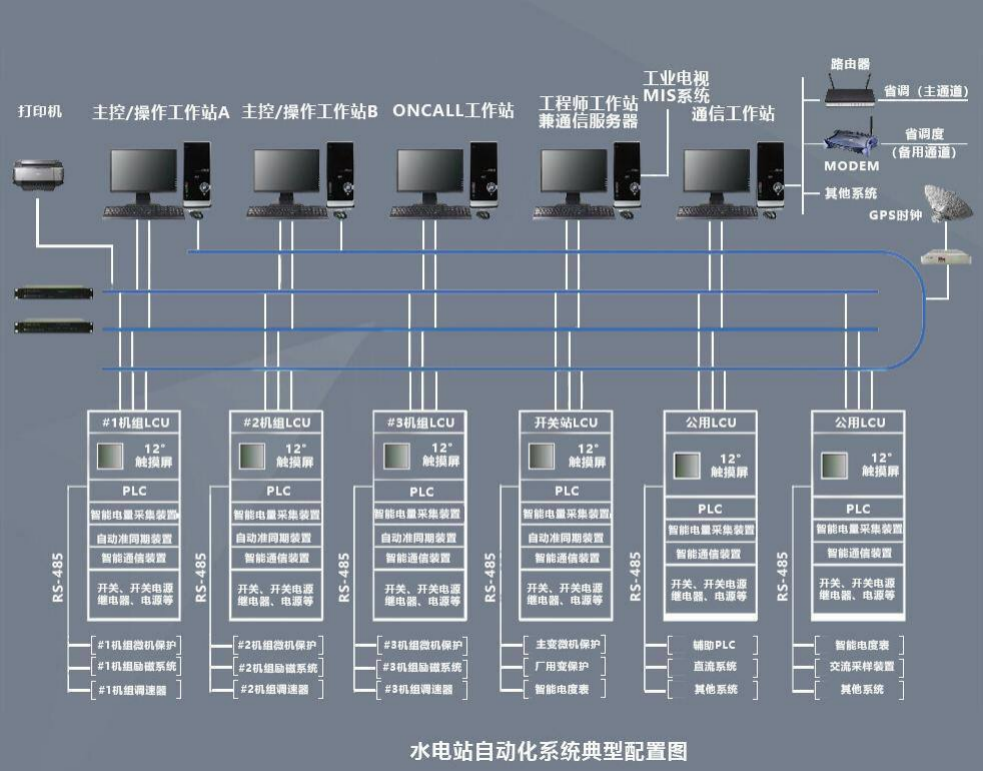

3、系统构架图

4、应用特点

1.水电站电气监控系统:

使用监控、控制和数据采集系统来实现对水电站的实时监测和远程控制。电力监控系统可以集成各种传感器和控制设备,并提供用户友好的界面进行操作和数据分析。

2.安全保护:

PLC系统还负责实施水电站的安全保护功能,例如监测水位、水压、温度等参数，一旦检测到异常情况PLC可以及时采取相应的措施,如关闭阀门、停止水泵等，以防止设备损坏或安全事故发生。

3.数据采集与监测:

PLC系统通过连接各种传感器和监测设备,实时采集水电站各项参数的数据,如水位、水压、流量、温度等,以便对水电站的运行状态进行监测和分析。

4.远程通信与监控:

许多现代水电站采用了远程监控系统，PLC通过网络连接实现与中央监控室的通信，可以实现对水电站的远程监控和远程操作,提高了运行的便利性和效率。

5.故障诊断与维护:

PLC系统具备故障诊断功能,能够监测设备的运行状态并及时识别和报告故障，有助于维护人员迅速定位问题并进行维修,降低故障对水电站运行造成的影响。
